EVA VS410 ، کوپلیمری ترموپلاستیک است که از ترکیب دو مونومر اتیلن (Ethylene) و وینیلاستات (Vinyl Acetate) تولید میشود. نسبت وینیلاستات در این کوپلیمر، عامل اصلی تعیینکنندهی انعطافپذیری، شفافیت، چسبندگی و ویژگیهای فیزیکی آن است. هر چه درصد VA بیشتر باشد، ماده نرمتر و انعطافپذیرتر میشود.این دو ترکیب در نهایت eva را شکل میدهند.
گرید EVA VS410 یکی از پرکاربردترین محصولات شرکت Lotte Chemical (Seetec) است که با ۲۶٪ محتوای وینیلاستات تولید میشود. این گرید به دلیل خواص عالی در فرآیند فومسازی، جذب ضربه و چسبندگی بالا، در صنایع متعددی از جمله تولید کفش، کابل، فومهای صنعتی و چسبهای گرمذوب کاربرد دارد.

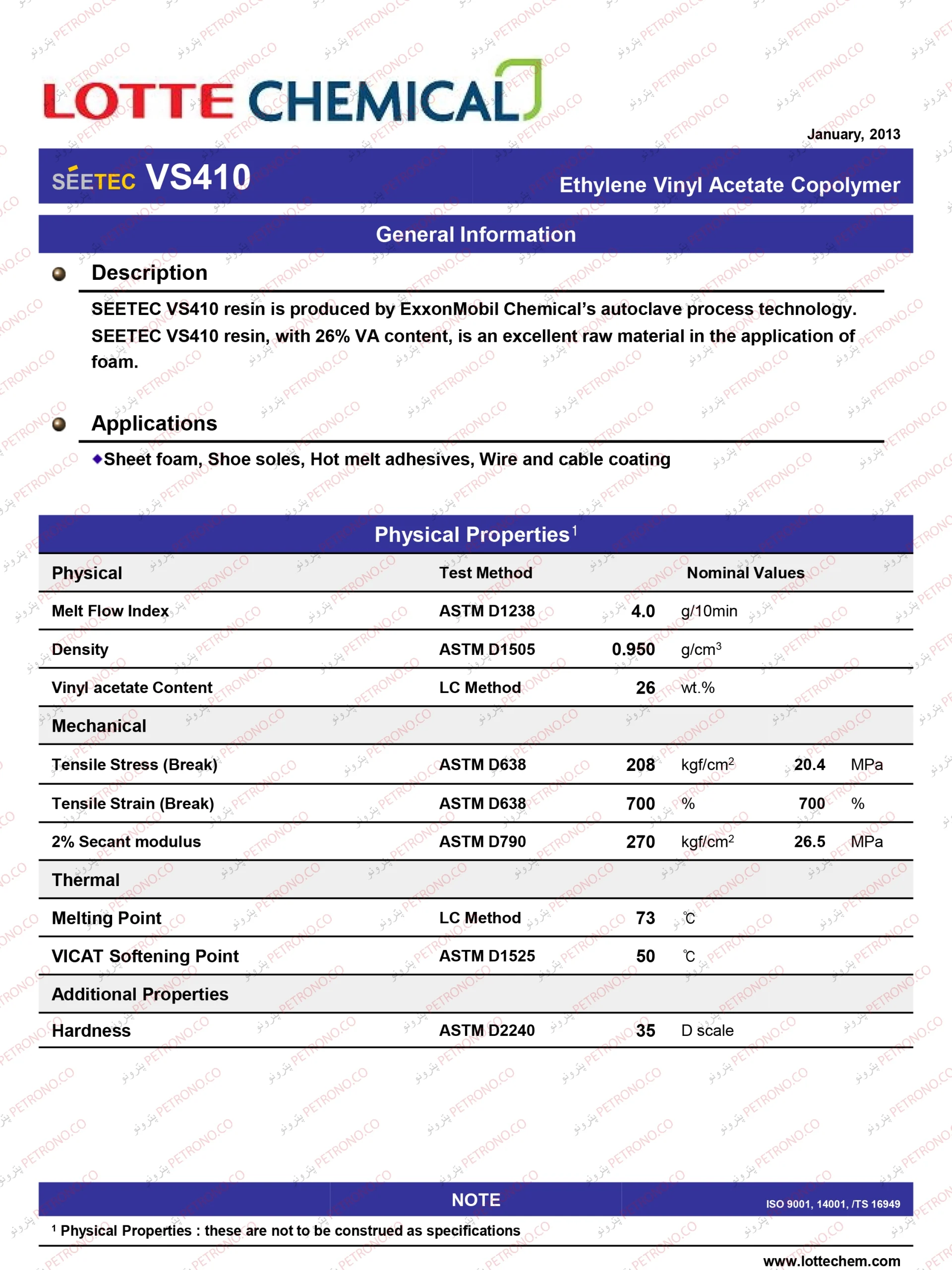

⚙️ مشخصات فنی کلیدی (Technical Data)
| ویژگی |
مقدار تقریبی |
واحد |
استاندارد آزمون |
| محتوای VA |
26 ± 1 |
% |
ASTM D5017 |
| شاخص جریان مذاب (MFI) |
4.0 |
g/10min |
ASTM D1238 |
| چگالی |
0.950 |
g/cm³ |
ASTM D1505 |
| نقطه ذوب |
73 °C |
— |
DSC |
| ظاهر |
گرانول شفاف |
— |
— |
🏭 کاربردهای EVA VS410
👟 ۱. صنایع کفش و فومسازی
این گرید در تولید کفی و زیره کفشهای اسپرت، صندل، دمپایی و کفپوشهای نرم صنعتی بهکار میرود. EVA VS410 با خاصیت جذب ضربه و ارتجاع عالی، حس راحتی، سبکی و دوام بالایی را فراهم میکند.
همچنین در تولید ورقهای فومی (Foam Sheet)، بلوک فومهای تزریقی و پدهای محافظ نیز عملکردی درخشان دارد.
🔌 ۲. عایق سیم و کابل
در صنعت کابلسازی، از این گرید برای پوشش عایق بیرونی استفاده میشود. مقاومت مناسب در برابر گرما، رطوبت و ترکخوردگی تنشی (ESCR) باعث شده تا در کابلهای انعطافپذیر و صنعتی کاربرد گستردهای داشته باشد.
🧴 ۳. چسبهای گرمذوب (Hot Melt Adhesives)
EVA VS410 به دلیل چسبندگی عالی به سطوح متنوع (چوب، فلز، پلاستیک و پارچه)، پایهای مناسب برای تولید چسبهای حرارتی صنعتی است. این چسبها در بستهبندی، نجاری، مبلمان و صنایع کفش بهطور گسترده مصرف میشوند.
📦 ۴. فیلمها و بستهبندیها
بهدلیل شفافیت و انعطافپذیری بالا، از EVA در فیلمهای بستهبندی انعطافپذیر و پوششهای مقاوم در برابر ضربه استفاده میشود. VS410 میتواند با پلیاتیلن ترکیب شود تا خواص مکانیکی فیلمها تقویت گردد.
🔧 نحوه استفاده از EVA VS410 در تولیدات

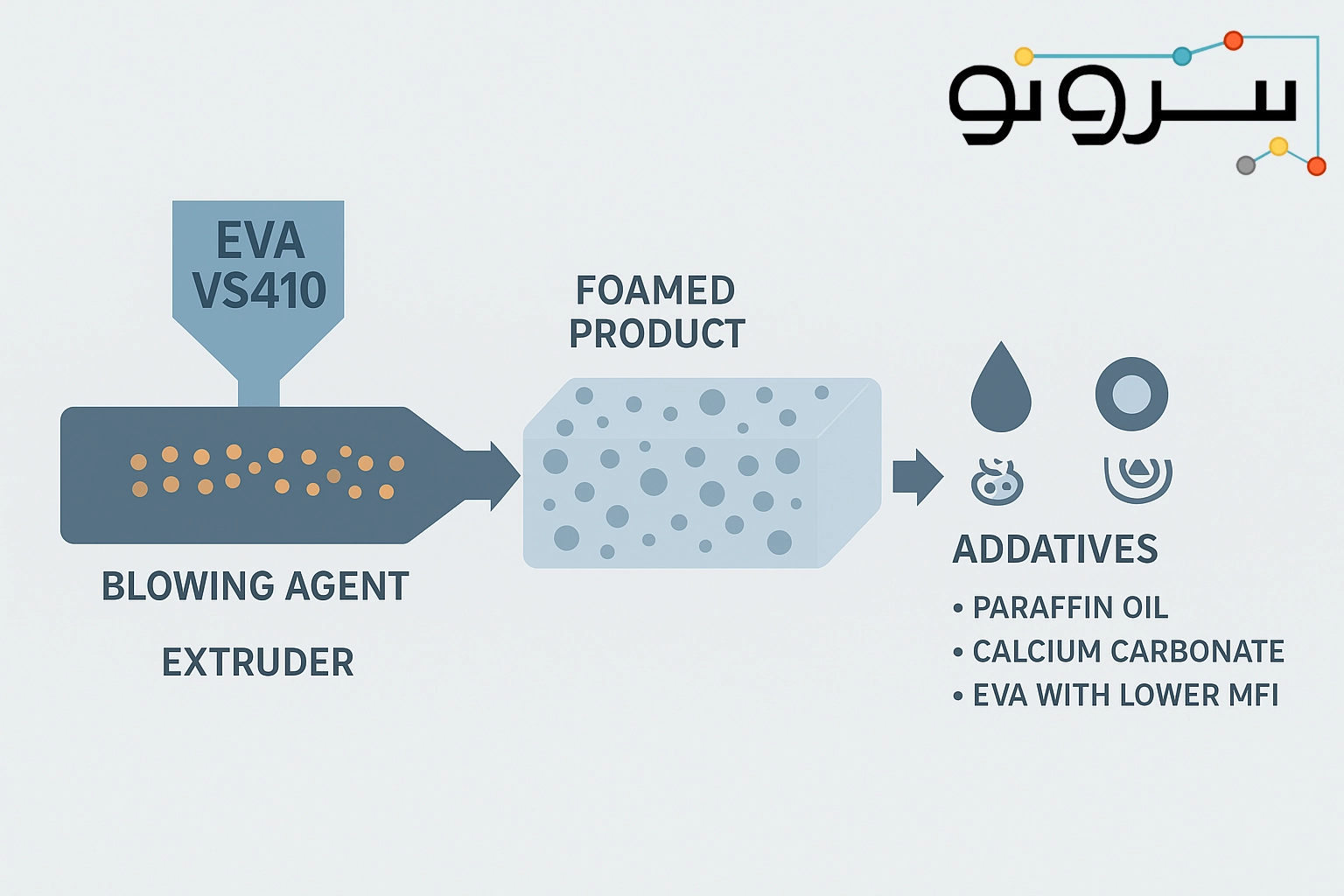

⚗️ الف) فرآیند فومسازی
در خطوط اکسترود یا قالبگیری تزریقی، EVA VS410 با عامل پفزا (Blowing Agent) ترکیب میشود. پس از حرارتدهی در محدودهی ۱۵۰ تا ۱۸۰ درجه سانتیگراد، گاز حاصل از تجزیهی عامل فومکننده، ساختاری سلولی یکنواخت ایجاد میکند.
🔹 افزودنیهایی مانند روغن پارافین، کلسیمکربنات یا EVA با MFI پایینتر میتوانند ساختار فوم را اصلاح کنند.
🧯 ب) چسبهای گرمذوب
در این کاربرد، VS410 با رزینهای هیدروکربنی و واکسها مخلوط میشود. تنظیم دمای ذوب در حدود ۱۶۰–۲۰۰ °C باعث ایجاد چسبی با چسبندگی فوری، براقیت بالا و مقاومت حرارتی مناسب میگردد.
🔩 ج) اکستروژن کابل
گرانولهای VS410 در دمای ۱۱۰–۱۳۰ °C ذوب شده و بهصورت پوشش روی سیم اکسترود میشوند. برای جلوگیری از سوختگی یا حباب، کنترل دقیق دمای نواحی سیلندر و قالب اهمیت زیادی دارد.
🌟 ویژگیهای شاخص EVA VS410
✅ انعطافپذیری و نرمی عالی
✅ مقاومت بالا در برابر ضربه و ترکخوردگی تنشی
✅ شفافیت و قابلیت رنگپذیری بالا
✅ سازگاری خوب با افزودنیها و پلیمرهای دیگر (مانند PE)
✅ فرآیندپذیری آسان در اکستروژن و قالبگیری
✅ قابلیت فومپذیری کنترلشده و یکنواخت
💎 مزایا
🌿 فاقد کلر و جایگزین سازگارتر برای PVC
💪 دوام بالا و جذب ضربه مناسب برای کفش و فومها
🧩 چسبندگی بالا به سطوح مختلف
🎨 قابلیت ترکیب با رنگها و پرکنندهها بدون افت خواص
🧵 انعطافپذیری در دماهای پایین بدون شکنندگی
⚠️ معایب
🔥 مقاومت حرارتی محدود (تا حدود ۷۰ °C)
♻️ تجزیهپذیری زیستی پایین و نیاز به بازیافت صنعتی
💨 نفوذپذیری نسبتاً بالا به گاز و روغن در مقایسه با پلیاتیلن خالص
🧪 تغییر خواص در صورت نوسان درصد VA بین بچهای تولیدی
🧰 ملاحظات فنی
-
بررسی TDS هر بچ: قبل از استفاده در خطوط تولید، درصد VA، MFI و چگالی را از روی گواهی کنترل کیفیت بررسی کنید.
-
تجهیزات خشککننده: در مناطق مرطوب، خشک کردن گرانولها در دمای ۴۰–۵۰ °C به مدت ۲ ساعت توصیه میشود.
-
افزودنیهای پایدارکننده: استفاده از آنتیاکسیدانها و پایدارکنندههای UV برای افزایش دوام محصول ضروری است.
-
ترکیب با فومکنندههای شیمیایی: نسبت فومکننده باید کمتر از ۲٪ باشد تا ساختار سلولی کنترل شود.
-
شرایط نگهداری: در محل خشک، خنک و دور از نور مستقیم خورشید نگهداری شود.
💡 نکاتی که کمتر کسی میداند
🔹 اثر واقعی VA بر ساختار بلوری: با افزایش درصد VA، بلورینگی کاهش مییابد و ماده شفافتر و نرمتر میشود، اما در مقابل، مقاومت حرارتی افت میکند.
🔹 کنترل دقیق سرعت سرد شدن در قالبها: سرعت زیاد سرد شدن موجب حبابهای ریز در فوم میشود؛ برای فومهای فشرده بهتر است قالبها پیشگرم شوند.
🔹 افزودن مقدار کمی PE-LD (حدود ۱۰–۱۵٪) میتواند هزینهی تولید را کاهش داده و خواص مکانیکی را بهبود دهد، بدون آنکه انعطافپذیری قربانی شود.
🔹 در فرآیند چسبهای حرارتی، ویسکوزیته با افزودن واکسهای PE قابل تنظیم است و این امر بر سرعت گیرش نهایی تأثیر مستقیم دارد.
🔹 EVA VS410 قابلیت جوش حرارتی دارد، یعنی میتوان دو قطعه را بدون چسب و تنها با گرما بهصورت دائم به هم متصل کرد.
🧭 جمعبندی نهایی
EVA VS410 با ترکیب اتیلن و ۲۶٪ وینیلاستات، گریدی میانرده از نظر نرمی و فرآیندپذیری است که تعادل بینظیری بین انعطاف، چسبندگی و پایداری مکانیکی ارائه میدهد. این گرید بهطور ویژه برای کفی کفش، فومهای صنعتی، کابل و چسبهای گرمذوب طراحی شده است.
فرآیند آسان، قیمت رقابتی، و قابلیت تنظیم خواص از طریق افزودنیها باعث شده است که VS410 یکی از محبوبترین گریدهای EVA در صنایع مختلف باشد.
🧠 نکات فنی و تخصصی درباره EVA VS410
در این بخش به جزئیاتی میپردازیم که معمولاً در برگههای فنی عمومی ذکر نمیشود اما برای تولیدکنندگان و مهندسان پلیمر بسیار کاربردی است:
⚗️ درصد وینیل استات (VA Content)
گرید EVA VS410 دارای حدود 18 تا 20 درصد وینیل استات است. این مقدار باعث میشود پلیمر تعادل ایدهآلی بین انعطافپذیری و استحکام پیدا کند. به همین دلیل، در چسبهای حرارتی، فومهای تزریقی و روکشهای نرم صنعتی عملکرد بسیار پایداری دارد.
🔥 شاخص جریان مذاب (MFI)
مقدار MFI حدود 2 تا 4 g/10min است (در دمای 190°C و وزن 2.16kg). این ویژگی، فرآیندپذیری عالی در دمای پایینتر را ممکن میسازد و در نتیجه مصرف انرژی کمتر و دوام حرارتی بهتر در خطوط اکستروژن حاصل میشود.
🧴 سازگاری با افزودنیها
EVA VS410 سازگاری بالایی با مواد افزودنی نظیر مومهای پلیاتیلنی، آنتیاکسیدانها و فومینگ ایجنتها (مانند AC7000) دارد. این ویژگی، آن را گزینهای محبوب در صنایع کفسازی، چسبهای ذوبی (Hot Melt) و پوششهای انعطافپذیر کرده است.
☀️ مقاومت در برابر UV و اکسیداسیون
در صورت استفاده بدون پایدارکننده نوری، این گرید ممکن است در تماس طولانی با نور خورشید دچار زردشدگی یا کاهش استحکام مکانیکی شود. افزودن پایدارکننده UV و آنتیاکسیدان مناسب برای کاربردهای فضای باز ضروری است.
🌡️ دمای نرم شدن
دمای نرم شدن EVA VS410 معمولاً بین 85 تا 90°C است. در پروژههایی که در معرض حرارت بالا قرار میگیرند (مثل زیره کفش، روکش سیم یا لایههای نزدیک حرارت)، بهتر است از افزودنیهای تقویتکننده حرارتی یا گریدهای مقاومتر استفاده شود.
🔗 ترکیب با پلیاتیلن (PE)
این گرید قابلیت ترکیب با پلیاتیلن را دارد و باعث بهبود چسبندگی بین لایههای فیلمهای چندلایه میشود، بدون آنکه شفافیت یا انعطاف فیلم کاهش یابد. این خاصیت در صنایع بستهبندی و لمینیت بسیار مهم است.
🏭 تولیدکننده و کیفیت
EVA VS410 معمولاً توسط شرکتهای معتبر آسیایی نظیر Hanwha و LG Chem تولید میشود. این گرید از خانوادهی EVA 420 و 460 است اما از نظر پایداری حرارتی و چسبندگی سطحی، عملکرد متعادلتر و حرفهایتری دارد.
👃 بو و ظاهر
VS410 در حالت خام بیبو، سفید شیری و گرانولی است. در فرآیندهای حرارتی بالاتر از 210°C ممکن است بوی خفیف استات احساس شود که طبیعی و غیرسمی است. تهویه مناسب محیط تولید، این بو را کاملاً برطرف میکند.
⚖️ مقایسه EVA VS410 با سایر مواد مشابه
🔹 1. مقایسه EVA VS410 با EVA 460
| ویژگی |
EVA VS410 |
EVA 460 |
| درصد وینیل استات (VA) |
حدود 18–20٪ |
حدود 22–24٪ |
| نرمی و انعطافپذیری |
متوسط |
بیشتر |
| چسبندگی سطحی |
خوب |
بسیار زیاد |
| مقاومت حرارتی |
بالاتر |
پایینتر |
| کاربرد اصلی |
چسبهای حرارتی، فوم تزریقی، فیلمهای صنعتی |
فومهای نرم، زیره کفش، عایقها |
| نتیجهگیری |
VS410 برای مصارف صنعتی با پایداری بهتر در دماهای بالاتر مناسبتر است، در حالی که EVA 460 برای محصولات نرمتر گزینهی بهتری است. |
|
🔹 2. مقایسه EVA VS410 با پلیاتیلن (LDPE)
| ویژگی |
EVA VS410 |
LDPE |
| انعطافپذیری |
بالاتر بهدلیل وجود گروههای وینیل استات |
کمتر |
| چسبندگی به سطوح |
بسیار خوب |
ضعیف |
| شفافیت فیلم |
بالا |
بالا |
| مقاومت حرارتی |
کمتر از LDPE |
بیشتر |
| کاربرد |
فیلمهای لمینیت، چسبهای حرارتی، فوم |
فیلمهای بستهبندی عمومی، بطریها |
| نتیجهگیری |
اگر چسبندگی و انعطافپذیری مهمتر باشد، VS410 برتری دارد؛ اما برای مقاومت حرارتی و استحکام، LDPE بهتر است. |
|
🔹 3. مقایسه EVA VS410 با پلیوینیل استات (PVAc)
| ویژگی |
EVA VS410 |
PVAc |
| ساختار شیمیایی |
کوپلیمر اتیلن + وینیل استات |
پلیمر خالص وینیل استات |
| مقاومت رطوبتی |
بالا |
پایین |
| انعطافپذیری |
زیاد |
متوسط |
| فرآیندپذیری حرارتی |
آسان (قابل ذوب) |
دشوار (غیرترموپلاستیک) |
| کاربرد |
فوم، چسب حرارتی، فیلم |
چسبهای سرد، رنگها |
| نتیجهگیری |
VS410 بهدلیل ترموپلاستیک بودن و مقاومت در برابر رطوبت، کاربرد صنعتی وسیعتری دارد. |
|
🔹 4. مقایسه EVA VS410 با TPR (ترموپلاستیک رابر)
| ویژگی |
EVA VS410 |
TPR |
| خاصیت الاستیکی |
متوسط |
بالا |
| چگالی |
کمتر |
بیشتر |
| مقاومت سایشی |
خوب |
بسیار خوب |
| چسبندگی |
عالی |
متوسط |
| بازیافتپذیری |
بالا |
پایینتر |
| نتیجهگیری |
اگر محصول نیاز به کشسانی بالا و مقاومت در برابر سایش داشته باشد، TPR بهتر است؛ اما برای سبکتر بودن و فرآیند آسانتر، VS410 انتخاب مناسبتری است. |
|
🔹 5. مقایسه EVA VS410 با POE (پلیاولفین الاستومر)
| ویژگی |
EVA VS410 |
POE |
| انعطافپذیری |
بالا |
بسیار بالا |
| شفافیت |
بیشتر |
کمتر |
| چسبندگی به سطح |
بسیار زیاد |
محدود |
| مقاومت دمایی |
متوسط |
بالاتر |
| کاربرد |
فوم، چسب، فیلم، روکش |
سپر خودرو، قطعات تزریقی نرم |
| نتیجهگیری |
اگر شفافیت و چسبندگی مهم باشد، VS410 برتری دارد؛ اما برای تحمل ضربه و حرارت بالا، POE گزینهی بهتری است. |
|
⚙️ جمع بندی نهایی مقایسه
EVA VS410 یک مادهی میانی و چندمنظوره است که بین پلیمرهای نرم و سخت قرار میگیرد.
ویژگیهای شاخص آن عبارتند از:
-
تعادل مناسب بین انعطاف و مقاومت حرارتی
-
چسبندگی عالی به سطوح مختلف
-
فرآیندپذیری آسان و سازگاری بالا با افزودنیها
-
قیمت مقرونبهصرفه نسبت به TPR و POE
بنابراین اگر هدف تولید چسب، فوم، یا فیلم انعطافپذیر صنعتی باشد، VS410 از نظر اقتصادی و فنی انتخابی هوشمندانه است ✅
دیدگاهها
هیچ دیدگاهی برای این محصول نوشته نشده است.
